馬達

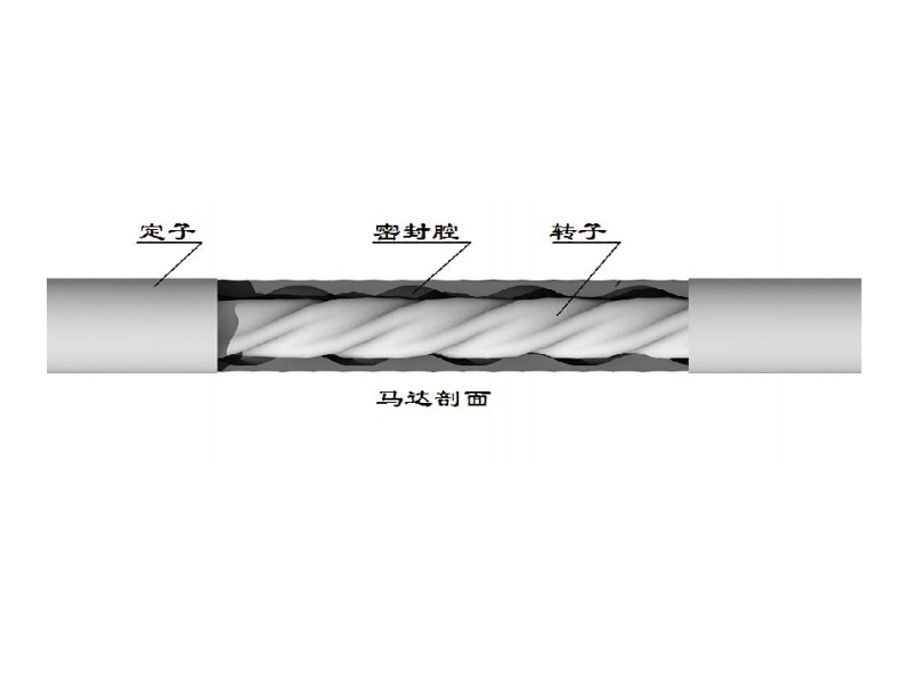

馬達由定子、轉子組成。定子是在鋼管內壁上壓注橡膠襯套而成，其內孔是具有一定幾何參數的螺旋，轉子是一根有硬層的螺桿。轉子與定子相互嚙合，用兩者的導程差而形成螺旋密封腔，以完成能量轉換。馬達轉子的螺旋線有單頭和多頭之分。轉子的頭數越少，轉速越高，扭矩越小；頭數越多，轉速越低，扭矩越大。
- 產品描述

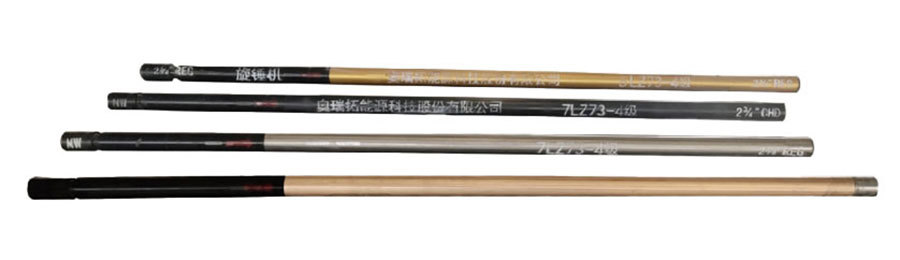

螺桿鉆具
-
- 商品名稱: 螺桿鉆具
桿鉆具是定向鉆進施工中重要部分，是一種將鉆進循環沖洗介質的液壓能轉換為鉆頭旋轉破巖動能容積式孔底動力鉆具，廣泛應用于垂直、水平、梳狀多分支等定向鉆探施工。
螺桿鉆具是定向鉆進施工中重要部分，是一種將鉆進循環沖洗介質的液壓能轉換為鉆頭旋轉破巖動能容積式孔底動力鉆具，廣泛應用于垂直、水平、梳狀多分支等定向鉆探施工。用于定向鉆進的螺桿鉆具采用特種無磁制造，以保證在測量系統的精度。常見的螺桿鉆具尺寸包括?73mm、?89mm、? 95mm。
結構：

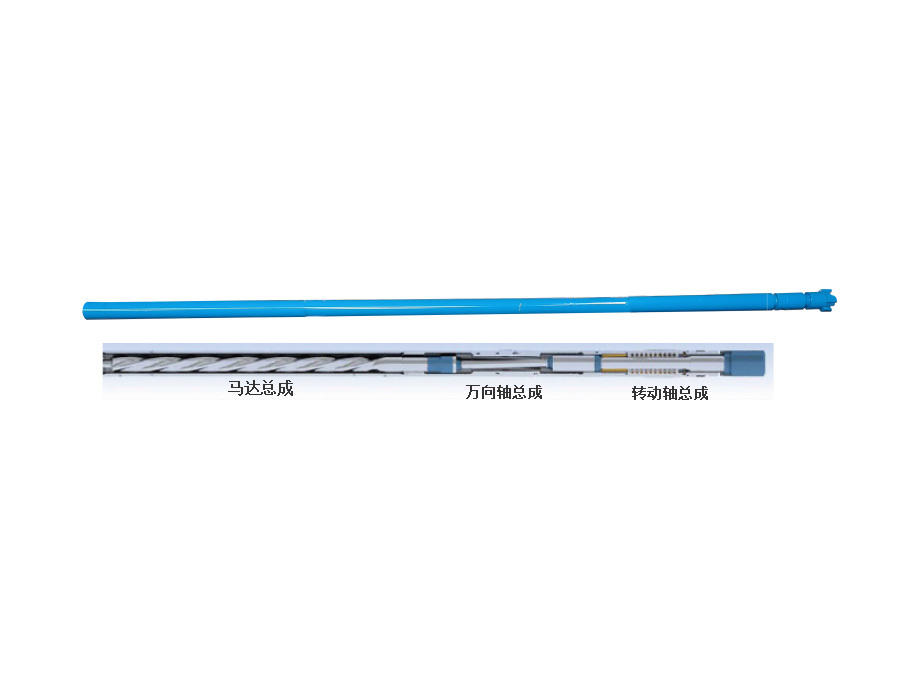

螺桿馬達主要由螺桿馬達(定子、轉子)總成、萬向軸總成、傳動軸總成三大部分組成。
特點：
耐腐蝕、扭矩大、轉速高、壓降小、啟動壓力小、壽命長。
使用環境條件
嚴格按煤礦安全有關規定使用，軌跡儀在下列條件中應能正常工作：
a) 環境溫度：0～40℃;
b) 相對濕度：≦95%(+25℃);
c) 大氣壓力： 80kPa～106kPa;
d) 有瓦斯、煤塵的礦井中。
e) 若采用其他溫度范圍時，應符合MT 209 中的4.2規定。
f) 包裝后的產品應能在溫度-10℃～+40℃，相對濕度不大于90%的環境中貯存。

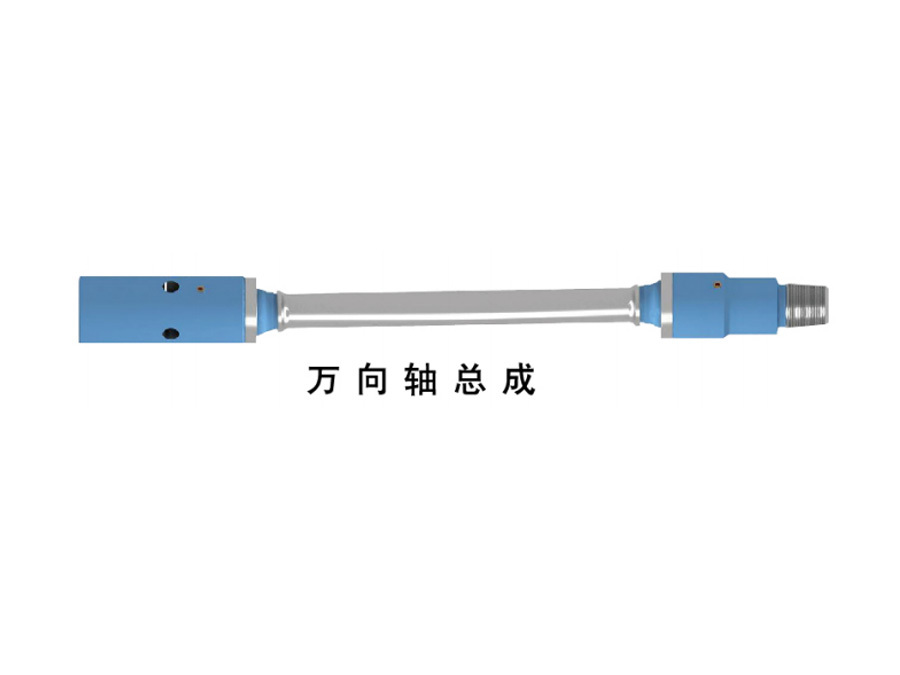

萬向軸
萬向軸的作用是將馬達的行星運動轉變為傳動軸的定軸轉動，將馬達產生的扭矩及轉速傳遞給傳動軸至鉆頭，萬向軸多采用撓軸式。

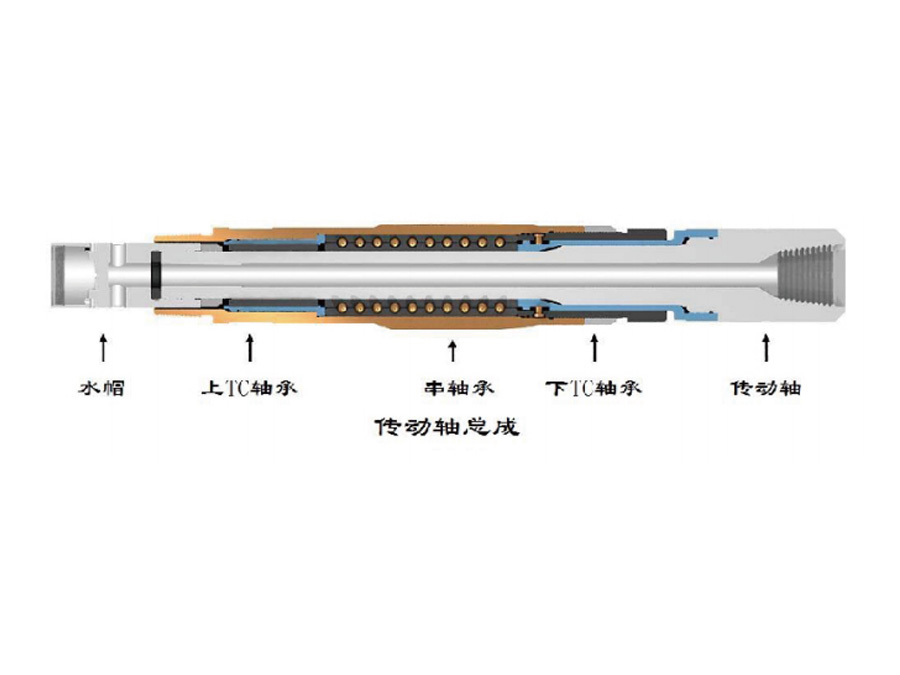

傳動軸
傳動軸的作用是將馬達的旋轉動力傳遞給鉆頭，同時承受鉆壓所產生的軸向和徑向負荷。
孔底馬達
孔底馬達是以水為動力，把液體壓力能轉為機械能的一種容積式井下動力鉆具。泥漿泵泵出的高壓鉆井液在馬達進出口處形成一定壓差推動馬達的轉子旋轉，并將扭矩和轉速通過萬向軸和傳動軸傳遞給鉆頭達到鉆井(破巖鉆進)的目的。
73 孔底馬達
規格型號
扭矩（N.m）
轉速（RPM）
排量（L/min）
長度（mm）
試用地層
73 4/5液動
480
180-280
110-220
2750
煤層
73 5/6液動
756
120-180
130-290
2800
煤、巖混合地層
73 7/8液動
860
110-170
140-320
2800
巖層
73 5/6氣動
266
62-380
7000-17000
3900
超軟煤層
73 液動沖擊
756
120-180
130-290
3000
超硬巖層
89 孔底馬達
規格型號
扭矩（N.m）
轉速（RPM）
排量（L/min）
長度（mm）
試用地層
89 5/6液動
1460
130-190
260-390
3970
煤、巖混合地層
89 7/8液動
1856
80-160
320-450
4200
巖層
89 7/8液動沖擊
1856
80-160
320-450
4400
超硬巖層

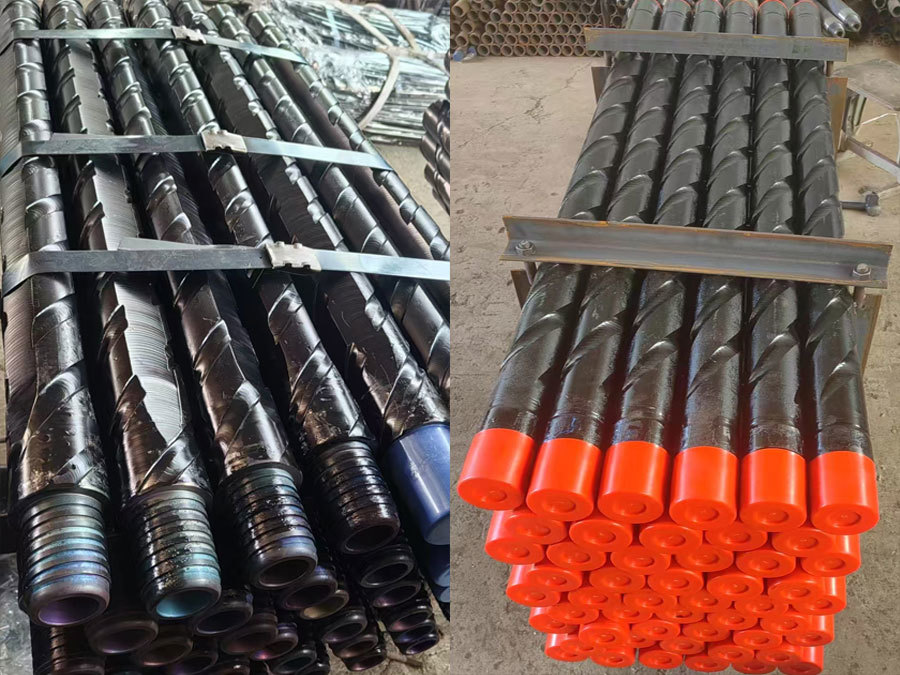

通纜鉆桿
關鍵詞:- 螺桿
- 鉆進
- 總成
- 定向
- phi
- 馬達
- 施工
- 常見
- 壽命長
